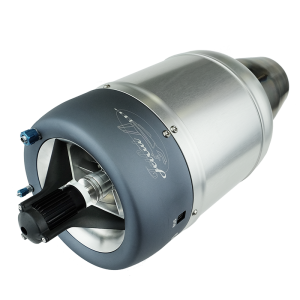

Động cơ P550 PRO – GH

Động cơ P550 PRO – GH được HDH phân phối chính hãng tại Việt Nam.

THÔNG SỐ KỸ THUẬT

• Tỷ lệ áp suất: 3,8

• Lưu lượng khối lượng (kg/s) 0,93

• Mức tiêu thụ Toàn tải (ml/min) 1650

• Tiêu thụ không tải (ml/min) 300

• Trọng lượng [g] 4900

• Kích thước đường kính (mm) 175

• Chiều dài (mm) 416

• Trọng lượng hộp (g)

• Kích thước thùng carton (LxWxH; cm)

• Nhiệt độ khí thải (°C) 480-750

• Tốc độ không tải (1/min) 26000

• Max rpm (1/min) 83000

• Lực đẩy nhàn rỗi (N) 28

• Lực đẩy @ maxRpm (N) 550

• Vận tốc khí thải (km/h) 2129

• Sản lượng điện khí thải (kW) 162,6

• SFC @ maxRpm (kg/Nh) 0,144

MÔ TẢ SẢN PHẨM

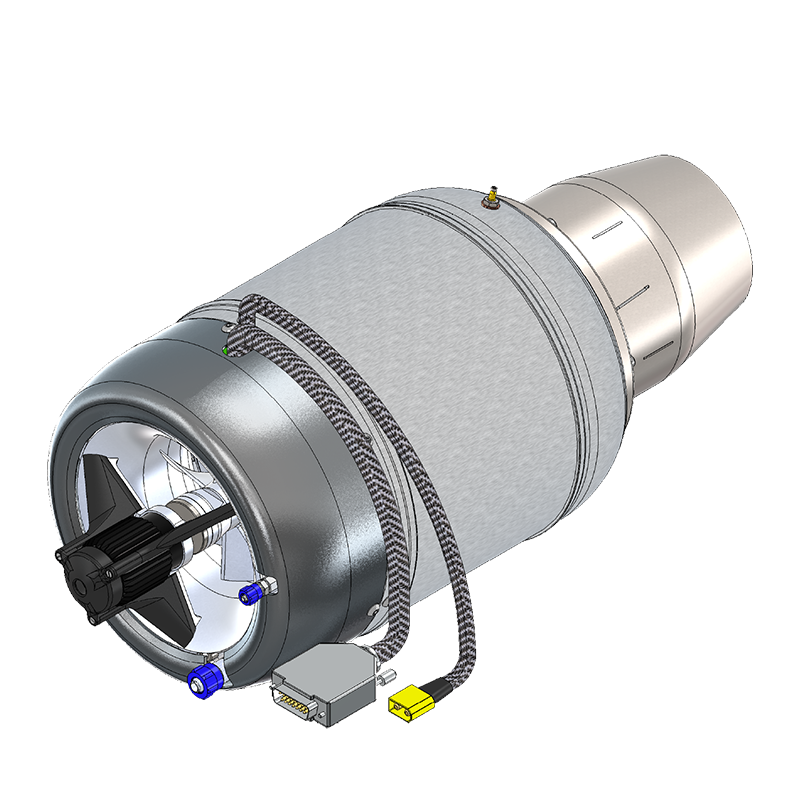

Động cơ JetCat PRO cung cấp khả năng tích hợp và cài đặt tối đa. Tất cả các thiết bị hệ thống cần thiết cho hoạt động của tuabin đều được tích hợp hoàn toàn dưới nắp tuabin. Ngoài pin cung cấp, bình nhiên liệu và các tín hiệu điều khiển, không cần thêm hệ thống phụ bên ngoài nào nữa! Tín hiệu điều khiển được xuất ra trên cáp dữ liệu được kết thúc bằng đầu nối SUB-D 15 chân. Nguồn điện được cung cấp tùy chọn qua cáp nguồn với đầu cắm XT60 để kết nối pin trực tiếp.

Các chức năng của Động cơ P550 PRO – GH :

Integrated Enginescomponents:

• ECU (đơn vị điều khiển điện tử)
• Bơm nhiên liệu không chổi than tích hợp
• Van khởi động nhiên liệu và dầu hỏa
• Bộ lọc nhiên liệu
• Dầu hỏa khởi động
• Cảm biến áp suất / chiều cao khí áp
• Phích cắm mở rộng Molex 4 cực (ví dụ: cho máy bơm khói / máy bơm nhiên liệu)
• Mở thông gió với van một chiều tích hợp (ví dụ: để điều áp hệ thống nhiên liệu)

Power supply:

Pin LiPo trên 3 cell / đầu nối XT60 / dung lượng 3000mAh trở lên

Data connector (section)

Trên SUB-D 15 chân (male) có các tùy chọn điều khiển sau:

• 1x tín hiệu điều khiển PowerOn
• 2x kênh đầu vào PWM (ví dụ: cho điều khiển từ xa RC; THR / AUX)
• 2x giao diện RS232 độc lập để điều khiển từ xa bằng máy tính và / hoặc kết nối với nhau của một số tuabin
• 1x Ngõ vào cảm biến / điều chỉnh điện áp tương tự
• Giao diện bus 1x JetCat, ví dụ: để kết nối GSU và / hoặc các phụ kiện JetCat khác (LCU / cảm biến lưu lượng / hệ thống BMS, v.v.) Giao diện bus CAN để điều khiển và báo cáo dữ liệu

Generator Version PRO-GL:

Các phiên bản này bao gồm một hệ thống khởi động / máy phát điện không chổi than và không tiếp xúc. Máy phát điện là “khớp nối mềm”, tức là nó quay với tốc độ thấp hơn chính trục tuabin (đang chờ cấp bằng sáng chế). Bộ chuyển đổi DC / DC tích hợp và tích hợp với điều khiển sạc bổ sung cho phép nạp / sạc lại pin tuabin. Hệ thống sạc có thể cung cấp năng lượng sạc cho pin Động cơ ở tốc độ chạy không tải. Công suất điện của hệ thống sạc này là xấp xỉ. 85W. Khớp nối “mềm” của máy phát điện hạn chế sản lượng điện.

Generator Version PRO-GH:

Phiên bản này bao gồm một bộ khởi động / máy phát điện không chổi than và không tiếp xúc. Máy phát điện được ghép nối “cứng” với trục tuabin (nhưng không có tiếp xúc cơ học), tức là nó quay cùng tốc độ với tuabin. Cấu hình này cho phép công suất đầu ra của máy phát cao hơn nhiều (900W!). Phiên bản này cũng được cung cấp nguồn điện xoay chiều 3 pha không điều chỉnh. Điện áp ba pha thay đổi tỷ lệ thuận với tốc độ tuabin. Thông thường, điện áp DC không tải đo được là khoảng 12V / 7,5A (33.000 1 / phút) và 35V / 22A (100.000 1 / phút) khi được sạc bằng điện trở 1,5 Ohm phía sau mạng chỉnh lưu (6 lần điốt Schottky công suất cao).

Ghi chú:
Động cơ JetCat P550-PRO chỉ có sẵn dưới dạng phiên bản PRO-GL hoặc PRO-GH.
