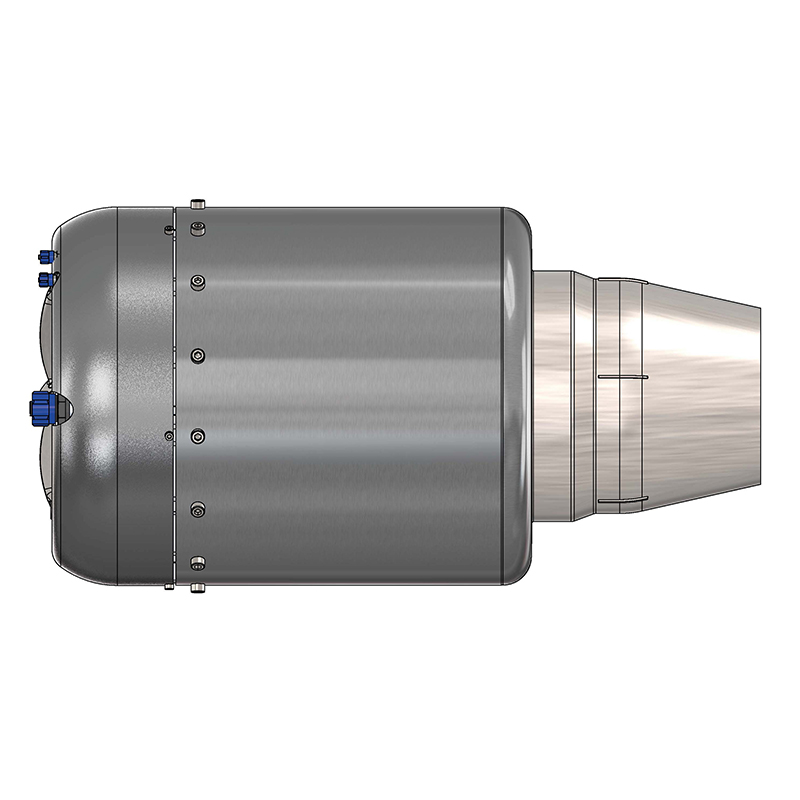

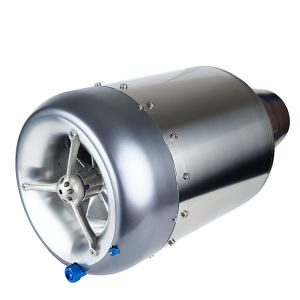

Động cơ P1000-PRO

Động cơ P1000-PRO được HDH phân phối chính hãng tại Việt Nam.

THÔNG SỐ KỸ THUẬT

• Tỷ lệ áp suất: 3,8

• Lưu lượng khối lượng (kg/s) 0,93

• Mức tiêu thụ Toàn tải (ml/min) 1650

• Tiêu thụ không tải (ml/min) 300

• Trọng lượng [g] 4900

• Kích thước đường kính (mm) 175

• Chiều dài (mm) 419

• Trọng lượng hộp (g)

• Kích thước thùng carton (LxWxH; cm)

• Nhiệt độ khí thải (°C) 480-750

• Tốc độ không tải (1/min) 26000

• Max rpm (1/min) 83000

• Lực đẩy nhàn rỗi (N) 28

• Lực đẩy @ maxRpm (N) 550

• Vận tốc khí thải (km/h) 2129

• Sản lượng điện khí thải (kW) 162,6

• SFC @ maxRpm (kg/Nh) 0,144

MÔ TẢ SẢN PHẨM

24 Mức tích hợp tối đa cho mục đích sử dụng chuyên nghiệp / công nghiệp

JetCat-P1000-PRO cung cấp khả năng tích hợp tối đa để cài đặt DỄ DÀNG.
Tất cả các hệ thống ngoại vi cần thiết cần thiết cho hoạt động đều nằm dưới hệ thống chắn gió phía trước của tuabin được tích hợp sẵn. Không cần thêm các thiết bị ngoại vi bên ngoài như ECU, van hoặc hệ thống đánh lửa. Do đó, ngoài pin cung cấp, bể chứa và một số tín hiệu điều khiển bên ngoài không cần thêm hệ thống phụ bên ngoài nào nữa!
Tất cả các tín hiệu điều khiển được truyền trên cáp có đầu nối SUB-D 15 chân. Nguồn được cung cấp qua cáp thứ hai với đầu nối XT60 để kết nối pin trực tiếp. (các loại trình kết nối khác có sẵn theo yêu cầu)

Chức năng động cơ P1000-PRO:

Các thành phần tích hợp phía tuabin ở phần đầu phía trước của động cơ:

• ECU (đơn vị điều khiển điện tử)
• Bộ khởi động / máy phát điện không chổi than (không tiếp xúc với trục tuabin)
• 2x máy bơm nhiên liệu không chổi than tích hợp
• 3 van khởi động nhiên liệu và dầu hỏa
• Bộ lọc nhiên liệu
• Cảm biến áp suất / độ cao khí áp để tự động điều chỉnh độ cao hoạt động.
• Kết nối mở rộng Molex 4 cực (ví dụ: cho máy bơm khói / máy bơm nhiên liệu).
• Cửa thoát khí Bleed với van một chiều tích hợp (ví dụ: để điều áp hệ thống nhiên liệu)
• Khả năng bắt đầu lại chuyến bay
• Chu trình làm lạnh tự động sau khi tắt máy.
• Khởi động bằng dầu hỏa trực tiếp với hệ thống đánh lửa kép. Người dùng có thể trao đổi các yếu tố đánh lửa.
• Bật nguồn điện qua tín hiệu điều khiển bên ngoài
• Đầu vào ngắt an toàn để tắt tuabin ngay lập tức bằng hệ thống hủy chuyến bay phù hợp. Điều này làm gián đoạn nguồn cung cấp năng lượng của bơm nhiên liệu và đóng các van an toàn. ECU có thể vẫn được bật (ví dụ: để truyền dữ liệu liên tục và / hoặc sau khi làm mát tuabin).
• Truyền và ghi lại tất cả các dữ liệu quan trọng như tốc độ / nhiệt độ khí thải / mức tiêu thụ nhiên liệu / mức tiêu thụ nhiên liệu / dòng điện / dòng sạc / điện áp, v.v.
• Vòng bi gốm hiệu suất cao

Nguồn cấp:

• Phạm vi điện áp cung cấp: 10-35VDC, ví dụ: thông qua pin LiPo 3-cell / kết nối nguồn XT60 / dung lượng 3000mAh trở lên
• Loại pin cung cấp có thể lập trình và số lượng tế bào. Tối đa (Đỉnh) công suất khởi động điện: ~ 300W

Máy phát điện:

Tối đa Công suất đầu ra 500W, đầu ra AC 3 pha tùy chọn.

Bộ chuyển đổi DC / DC tích hợp:

Điện áp đầu ra: 10-30V, có thể lập trình, thông thường, điện áp đầu ra được tự động cấp cho pin cấp nguồn theo mức yêu cầu.

Công suất ra:

Tối đa 180W / 16A; Tích hợp bộ giới hạn dòng điện đầu ra.
Cho phép sạc / lưu vào bộ đệm của pin nguồn.
Không có năng lượng nào được lấy từ pin khi tuabin đang chạy. pin sẽ tự động được sạc / lưu vào bộ đệm.

Trình kết nối dữ liệu:
15pin SUB-D (male) cung cấp các tùy chọn điều khiển sau:

• 1x tín hiệu điều khiển PowerOn
• 2x kênh đầu vào PWM (ví dụ: đối với tín hiệu RC servo; THR / AUX)
• 2x giao diện TTL nối tiếp độc lập (tốc độ truyền: 9600 đến 115000 bps) để điều khiển máy tính, báo cáo dữ liệu và / hoặc kết nối một số tuabin, mức tín hiệu RS232 có thể theo yêu cầu. Giao thức dữ liệu cho phép xác định địa chỉ / điều khiển một số tuabin thông qua cùng một giao diện nối tiếp.
• 1x đầu vào tương tự để cài đặt trước tốc độ / điều khiển tuabin hoặc làm đầu vào cảm biến cho tốc độ không khí.
• Giao diện bus 1x JetCat, để kết nối GSU và / hoặc các phụ kiện JetCat khác (LCU / Cảm biến dòng / Hệ thống BMS, v.v.)
• Giao diện CAN bus để điều khiển và báo cáo
• Phích cắm kết nối dành riêng cho khách hàng theo yêu cầu.
